มาตรฐาน IEC สำหรับการทดสอบฝุ่นคืออะไร?

เมื่ออุปกรณ์อิเล็กทรอนิกส์เกิดขัดข้องในทะเลทราย สถานที่ก่อสร้าง หรือสภาพแวดล้อมริมถนน สาเหตุที่มักมองไม่เห็น-อนุภาคฝุ่นละเอียดที่มีขนาดเล็กกว่า 75 μm ที่เจาะเข้าไปในตัวเครื่อง ช่องว่างเล็กๆ ในการซีลอาจทำให้เกิดการลัดวงจร ความร้อนสูงเกินไป การกัดกร่อน หรือการสึกหรอทางกล สำหรับผู้ผลิตในอุตสาหกรรมยานยนต์ ไฟส่องสว่าง อิเล็กทรอนิกส์ และเครื่องจักรอุตสาหกรรม การป้องกันฝุ่นไม่ใช่ทางเลือก-แต่เป็นข้อกำหนดการรับรอง

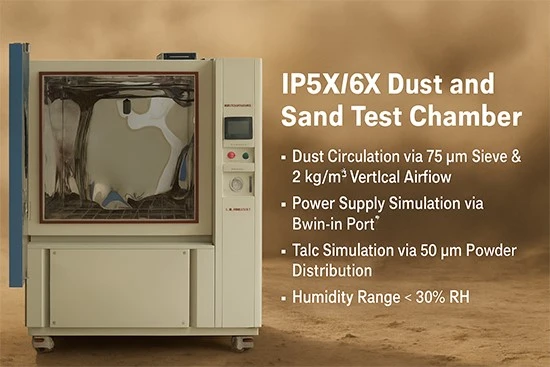

ลิบส์ห้องทดสอบฝุ่น IP5X/IP6Xได้รับการออกแบบทางวิศวกรรมเพื่อให้สอดคล้องกับมาตรฐานสากล เช่น IEC 60529, ISO 20653 และ IEC 60068-2-68 อย่างเคร่งครัด ด้วยการจำลองสภาพแวดล้อมฝุ่นที่มีความเข้มข้นสูง (2–4 กก./ลบ.ม.) ภายใต้สภาวะการไหลเวียนของอากาศและอุณหภูมิที่มีการควบคุม (สูงสุด +50 องศา) LIB ช่วยให้ผู้ผลิตตรวจสอบความสมบูรณ์ของการปิดผนึกและความทนทานก่อนที่ผลิตภัณฑ์จะเข้าสู่ตลาด

มาตรฐาน IEC สำหรับการทดสอบฝุ่นมีการกำหนดไว้เป็นหลักไออีซี 60529ซึ่งสร้างระบบการจัดอันดับ Ingress Protection (IP)

ภายใต้ IEC 60529:

ตัวเลขตัวแรก (0–6) หมายถึงการป้องกันวัตถุแข็งและฝุ่น

IP5X=ป้องกันฝุ่น- (อนุญาตให้ซึมเข้าไปได้อย่างจำกัด ไม่มีการสะสมที่เป็นอันตราย)

IP6X=กันฝุ่น- (ไม่อนุญาตให้ฝุ่นเข้า)

สำหรับการทดสอบ IP6X มาตรฐานจะระบุ:

แป้งทัลคัมที่มีขนาดอนุภาคระบุ 50 μm

ตะแกรงลวดตาข่ายขนาด 75 μm เพื่อกรองอนุภาคขนาดใหญ่

ความเข้มข้นของฝุ่น: 2–4 กก./ลบ.ม.

อุณหภูมิ: สูงถึง +50 องศา

ความชื้นสัมพัทธ์: ต่ำกว่า 30% RH

ระยะเวลาการทดสอบ: โดยทั่วไป 8 ชั่วโมง (การไหลเวียนของฝุ่นต่อเนื่อง)

แรงดันสุญญากาศเสริมที่ใช้กับตู้ (เพื่อจำลองเอฟเฟกต์การหายใจ)

ข้อมูลอ้างอิงที่สำคัญอีกประการหนึ่งก็คือIEC 60068-2-68ซึ่งมุ่งเน้นไปที่ขั้นตอนการทดสอบด้านสิ่งแวดล้อมสำหรับการสัมผัสทรายและฝุ่น

สำหรับการใช้งานด้านยานยนต์ISO20653กำหนดระดับ IP ที่ปรับให้เหมาะกับยานพาหนะบนท้องถนนโดยเฉพาะ รวมถึงการทดสอบฝุ่นและน้ำแบบรวม

ห้องทดสอบทรายและฝุ่นสำหรับการทดสอบ IEC620529

1.การทดสอบลมและฝนที่เชื่อถือได้ MIL-STD-810

2. ห้องทดสอบฝุ่นเข้า IP6X ที่มีประสิทธิภาพ

3. ห้องทดสอบ IP6X IP5X Ingress ที่ครอบคลุม

4. ห้องทดสอบ IPX6K ที่มีความแม่นยำ

5. ห้องทดสอบการฉีดน้ำ IPX5 IPX6 ที่ทนทาน

6. อุปกรณ์ IEC 60529 IPX9k

7. นวัตกรรมอุปกรณ์ทดสอบ IP65

มาตรฐานเหล่านี้ร่วมกันรับประกันการประเมินความต้านทานฝุ่นที่ทำซ้ำ วัดได้ และรับรองได้

ห้องของ LIB ได้รับการออกแบบมาโดยเฉพาะเพื่อให้ตรงตามข้อกำหนด IEC และ ISO พร้อมพารามิเตอร์ประสิทธิภาพที่วัดได้

พื้นที่ทดสอบ	แลนและยูเอสบี	คอนโทรลเลอร์

1. การควบคุมความเข้มข้นของฝุ่นที่แม่นยำ

ระบบไหลเวียนอากาศแนวตั้งแบบวงปิด-จะรักษาความเข้มข้นของฝุ่นไว้ที่ 2–4 กก./ลบ.ม. ความเร็วลมสามารถปรับได้ตั้งแต่ 0–29 ม./วินาที ช่วยให้มั่นใจได้ถึงการระงับฝุ่นที่สม่ำเสมอและขจัดจุดบอด

การจำลองฝุ่นมาตรฐาน 2. 50 μm

ตะแกรงตาข่ายขนาด 75 μm ในตัวช่วยให้มั่นใจว่าเป็นไปตามข้อกำหนดขนาดอนุภาค IEC 60529 ท่อทำความร้อนป้องกันการจับตัวของฝุ่น รักษาการไหลเวียนอย่างต่อเนื่องในระหว่างรอบการทดสอบที่ยาวนาน (ตั้งโปรแกรมได้สูงสุด 99 ชม. 59 นาที)

3. การก่อสร้างทางอุตสาหกรรมที่แข็งแกร่ง

ช่องด้านใน: สแตนเลส SUS304 (ทนต่อการกัดกร่อน-)

โครงสร้างด้านนอก: เหล็ก A3 หนา 4 มม. พร้อมเคลือบป้องกัน
ช่วยให้มั่นใจได้ถึงความเสถียรในระยะยาว-แม้ภายใต้รอบฝุ่นสูง-ซ้ำๆ

4. ระบบควบคุม PID ขั้นสูง

หน้าจอสัมผัสสีขนาด 7 นิ้ว

โปรแกรมได้ 120 โปรแกรม แต่ละโปรแกรมมี 100 ส่วน

การส่งออกข้อมูล PCLink, Ethernet และ USB

การตรวจสอบแบบเรียลไทม์-และการสร้างรายงาน CSV

5. ความปลอดภัยและความสมบูรณ์ในการทดสอบ

ล็อคประตูแม่เหล็กไฟฟ้าป้องกันการเปิดโดยไม่ตั้งใจ

เกิน-อุณหภูมิและการป้องกันกระแสเกิน

เกจวัดแรงดันสุญญากาศและโฟลว์มิเตอร์ช่วยให้มั่นใจในการทดสอบแรงดันลบตาม IEC{0}} ที่แม่นยำ

คุณสมบัติเหล่านี้ช่วยให้มั่นใจว่าสอดคล้องกับ IEC 60529 และ ISO 20653 โดยสมบูรณ์พร้อมทั้งปรับปรุงประสิทธิภาพของห้องปฏิบัติการ

ผลิตภัณฑ์ระบบแสงสว่าง (ไฟถนน LED, โคมไฟอุตสาหกรรม) โดยทั่วไปต้องมีการรับรอง IP6X ภายใต้ IEC 60529 ด้านล่างคือรอบการทดสอบฝุ่น IP6X โดยทั่วไปเป็นเวลา 8 ชั่วโมง และวิธีที่ LIB รองรับแต่ละขั้นตอน

ขั้นตอนที่ 1: การเตรียมตัวอย่าง

ตามมาตรฐาน IEC 60529:

ติดตั้งหลอดไฟในตำแหน่งการทำงานปกติ

ปิดผนึกรายการสายเคเบิลเช่นเดียวกับการติดตั้งจริง

ข้อได้เปรียบของ LIB:
ที่วางตัวอย่างสเตนเลสสตีลแบบปรับได้- (พิกัดการบรรทุก 50 กก.) รองรับขนาดหลอดไฟและการวางแนวที่หลากหลาย

ขั้นตอนที่ 2: การตั้งค่าห้องเพาะเลี้ยง

ตั้งค่าพารามิเตอร์:

ฝุ่น: แป้งฝุ่น 50 ไมโครเมตร

ความเข้มข้น: 2–4 กก./ลบ.ม.

อุณหภูมิ: 23–50 องศา .

ความชื้น:<30% RH.

ระยะเวลา: 8 ชั่วโมงต่อเนื่อง

ข้อได้เปรียบของ LIB:
หน้าจอสัมผัส PID อนุญาตให้-คลิกหนึ่งครั้งเพื่อตั้งค่าล่วงหน้าสำหรับรอบ IEC 60529 IP6X สามารถบันทึกโปรแกรมและนำกลับมาใช้ใหม่สำหรับการทดสอบชุดการผลิตได้

ขั้นตอนที่ 3: การใช้สุญญากาศ

หากจำเป็น ให้ใช้แรงดันลบภายในเพื่อจำลองการหายใจของตู้

ข้อได้เปรียบของ LIB:
ระบบสุญญากาศในตัว-พร้อมเกจวัดความดันและมิเตอร์วัดการไหลทำให้การดูดมีความเสถียรตามมาตรฐาน IEC

ขั้นตอนที่ 4: การไหลเวียนของฝุ่น

การไหลเวียนของอากาศในแนวตั้งกระจายฝุ่นอย่างสม่ำเสมอทั่วทั้งห้อง

ข้อได้เปรียบของ LIB:

พัดลมหมุนเวียนช่วยรักษาการไหลเวียนของอากาศให้คงที่

ท่อทำความร้อนป้องกันฝุ่นจับตัวเป็นก้อน

ตะแกรงขนาด 75 μm ช่วยให้มั่นใจได้ถึงการปฏิบัติตามข้อกำหนดขนาดอนุภาค

ผลลัพธ์: ฝุ่นกระจายสม่ำเสมอทั่วทั้งตู้ไฟ

ขั้นตอนที่ 5: การสังเกตระหว่างการทดสอบ

IEC ไม่จำเป็นต้องหยุดการทดสอบเพื่อตรวจสอบ

ข้อได้เปรียบของ LIB:

หน้าต่างกระจกนิรภัยขนาดใหญ่-

ไฟ LED ในตัว

ที่ปัดน้ำฝนสำหรับกำจัดฝุ่น
ผู้ปฏิบัติงานจะตรวจสอบตัวอย่างโดยไม่รบกวนสภาพภายใน

ขั้นตอนที่ 6: โพสต์-การตรวจสอบการทดสอบ

หลังจาก 8 ชั่วโมง:

ลบตัวอย่าง

เปิดตู้

ตรวจสอบว่าไม่มีฝุ่นเข้า

หากตรวจไม่พบฝุ่น ผลิตภัณฑ์จะผ่าน IP6X

ข้อได้เปรียบของ LIB:
การกระจายฝุ่นที่เสถียรและทำซ้ำได้ช่วยให้มั่นใจในการตัดสินผ่าน/ไม่ผ่านที่แม่นยำโดยไม่มีความแปรปรวน

คำถามที่ 1: IP5X และ IP6X แตกต่างกันอย่างไร

IP5X ช่วยให้ฝุ่นเข้าไปได้อย่างจำกัดโดยไม่มีผลกระทบที่เป็นอันตราย IP6X จำเป็นต้องมีการปิดผนึกกันฝุ่น-อย่างแน่นหนา-โดยไม่อนุญาตให้ซึมเข้าไปภายใต้ IEC 60529

Q2: ใช้ฝุ่นอะไร?

แป้งฝุ่นมาตรฐานที่มีขนาดอนุภาคระบุ 50 μm กรองผ่านตาข่ายขนาด 75 μm

คำถามที่ 3: การทดสอบ IP6X ใช้เวลานานเท่าใด

ระยะเวลาปกติคือเปิดรับแสงต่อเนื่อง 8 ชั่วโมง แต่สามารถตั้งโปรแกรมได้ตั้งแต่ 1 นาทีถึง 99 ชั่วโมง 59 นาที

คำถามที่ 4: สามารถทดสอบอุปกรณ์อุตสาหกรรมขนาดใหญ่ได้หรือไม่

ใช่. ปริมาตรมาตรฐานมีตั้งแต่ 800 ลิตรถึง 2000 ลิตร พร้อมระบบเดิน-ในรุ่นที่กำหนดเอง

คำถามที่ 5: ห้องนี้เป็นไปตามมาตรฐานสากลหรือไม่

ใช่. ห้อง LIB เป็นไปตามมาตรฐานการทดสอบ IEC 60529, IEC 60068-2-68, ISO 20653, ASTM และ MIL

ฝุ่นที่เข้าไปอาจทำให้เกิดไฟฟ้าขัดข้อง การกัดกร่อน และการเรียกคืนผลิตภัณฑ์ซึ่งมีค่าใช้จ่ายสูง การทดสอบฝุ่นของ IEC เป็นวิธีการที่วัดผลได้และเป็นที่ยอมรับในระดับสากลในการตรวจสอบความสมบูรณ์ของตัวเครื่องก่อนการรับรองและการเปิดตัวสู่ตลาด

ห้องทดสอบฝุ่น IP5X/IP6X ของ LIB มอบการทดสอบที่มีการควบคุม ทำซ้ำได้ และ-ตรงตามมาตรฐาน- ซึ่งช่วยให้ผู้ผลิตลดความเสี่ยง เร่งวงจรการพัฒนา และรับประกันความน่าเชื่อถือของผลิตภัณฑ์ในสภาพแวดล้อมที่เต็มไปด้วยฝุ่นที่รุนแรง
